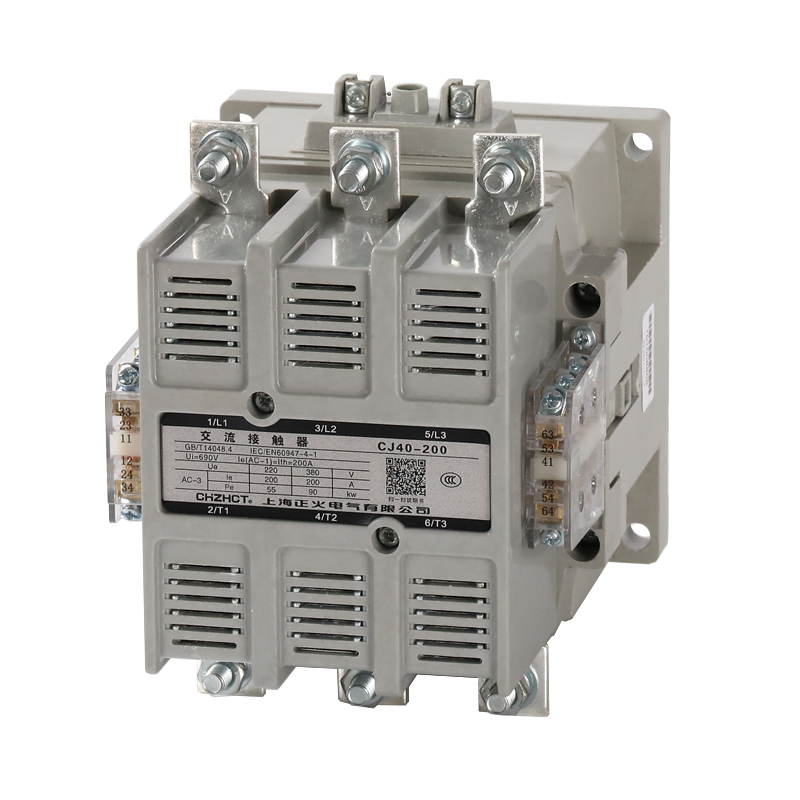

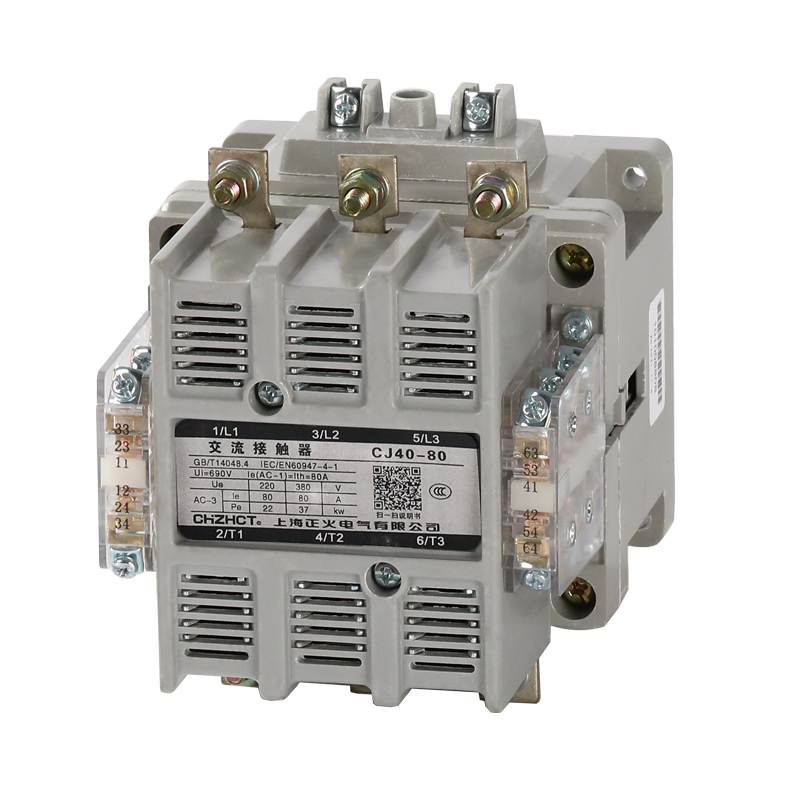

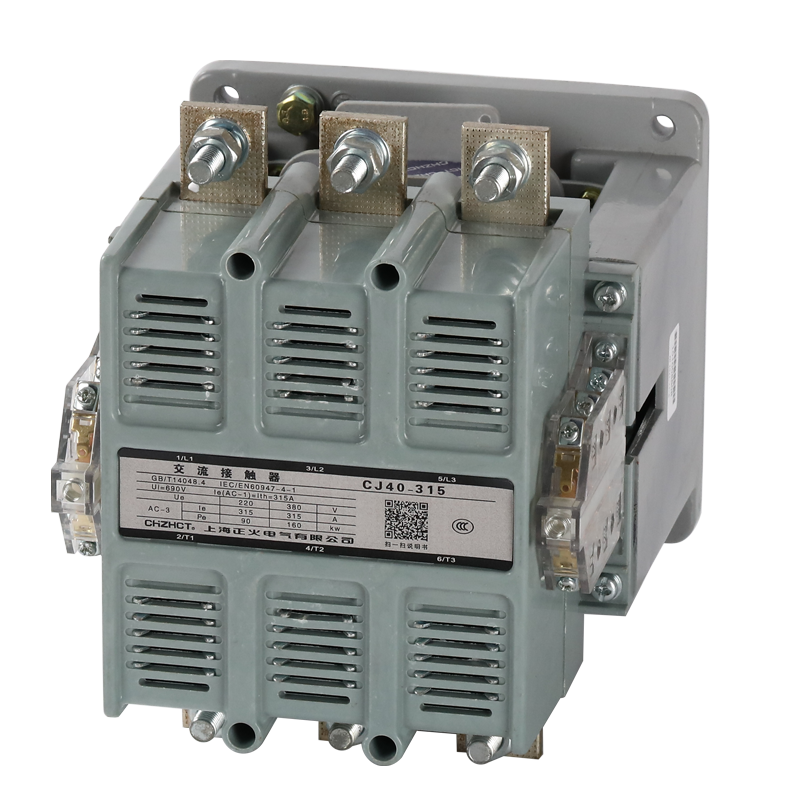

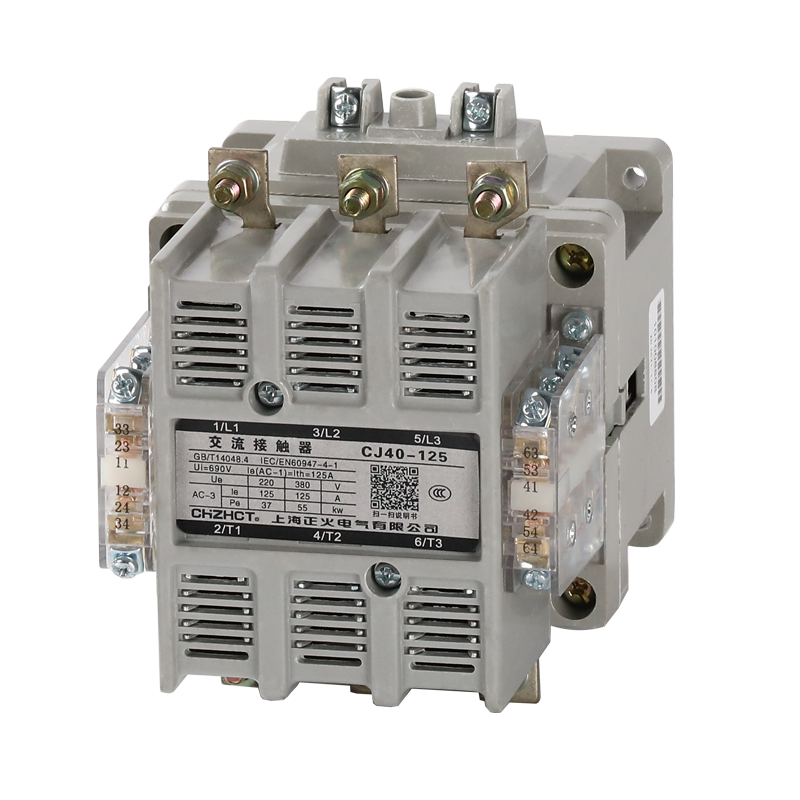

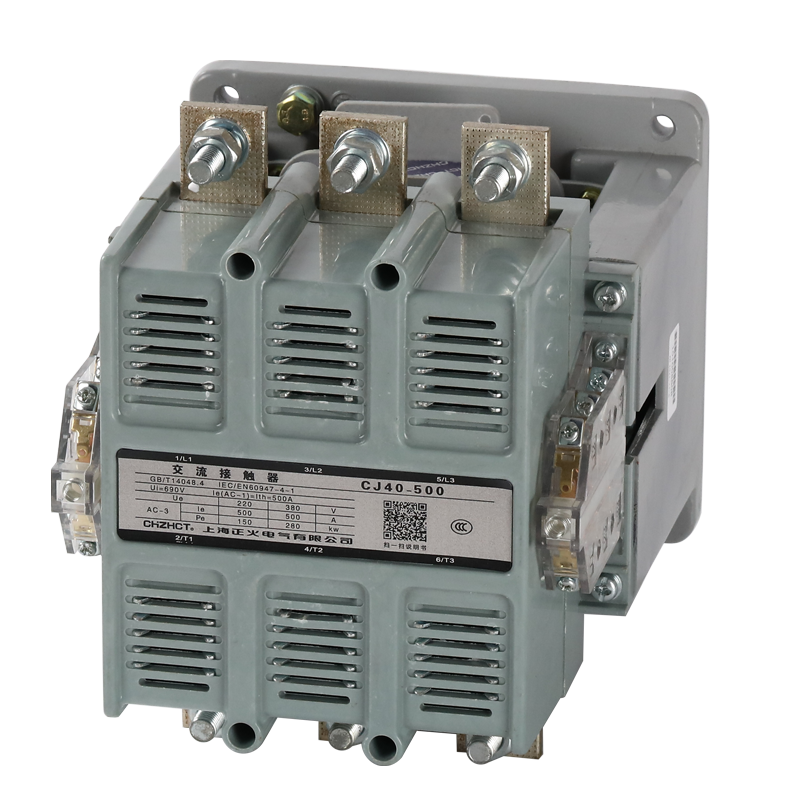

Επαφέας AC CJ40

Ο επαφέας εναλλασσόμενου ρεύματος σειράς CI40 χρησιμοποιείται κυρίως στα κυκλώματα ηλεκτρικής ισχύος με συχνότητα AC 50Hz (ή 60Hz), ονομαστική τάση λειτουργίας έως 690V (ή 1140V) και ονομαστικό ρεύμα λειτουργίας έως 1000A για τη σύνδεση και διακοπή κυκλωμάτων και τη λειτουργία με τον κατάλληλο θερμικό ηλεκτρονόμο ή την ηλεκτρονική συσκευή προστασίας για να σχηματίσει τον εκκινητή κινητήρα για την προστασία των κυκλωμάτων που ενδέχεται να είναι υπερφορτωμένα. Εκτελεστικά πρότυπα: GB14048.4 και 1EC60947-4-1. κ.λπ.

Επικοινωνήστε μαζί μας

Πλεονέκτημα

Όλα τα προϊόντα της εταιρείας μπορούν να προσαρμοστούν για παραγωγή σύμφωνα με τα σενάρια χρήσης των χρηστών.

Τύπος και σημασία

Τύπος και σημασία

Ο βοηθητικός κώδικας αποτελείται από 5 μέρη, τα οποία επιλέγονται με την ακόλουθη σειρά, ανάλογα με τις ανάγκες:

Στο πρώτο μέρος, το «y» σημαίνει γενικό τύπο, το «N» (μπορεί να παραλειφθεί) σημαίνει αναστρέψιμο τύπο.

Στο δεύτερο μέρος, το ψηφίο l χρησιμοποιείται για να υποδείξει τον αριθμό των πόλων του κύριου κυκλώματος: τα ψηφία 3 και 4 υποδεικνύουν αντίστοιχα 3 και 4 πόλους, και το ψηφίο 3 μπορεί να παραλειφθεί.

Στο τρίτο μέρος, χρησιμοποιούνται 2 ψηφία για να υποδείξουν την υψηλότερη ονομαστική τάση λειτουργίας, το "06" (το οποίο μπορεί να παραλειφθεί) υποδεικνύει 690V11, υποδεικνύει 1140V.

Το τέταρτο μέρος υποδεικνύει την ονομαστική τάση τροφοδοσίας ελέγχου, με τα γράμματα "Ac" να υποδεικνύουν εναλλασσόμενο ρεύμα 50 Hzl και "Dc" να υποδεικνύουν συνεχές ρεύμα. Η τιμή της ονομαστικής τάσης τροφοδοσίας ελέγχου βρίσκεται πίσω από τα γράμματα, αλλά το "AC380" μπορεί να παραλειφθεί.

Στο πέμπτο μέρος, το γράμμα "□" και δύο ψηφία χρησιμοποιούνται μαζί για να υποδείξουν τον τύπο και τον αριθμό των βοηθητικών επαφών, εκ των οποίων το πρώτο ψηφίο υποδεικνύει τον αριθμό των ζευγών κανονικά ανοιχτών βοηθητικών επαφών και το δεύτερο ψηφίο υποδεικνύει τον αριθμό των ζευγών κανονικά κλειστών βοηθητικών επαφών, αλλά το "□42" μπορεί να παραλειφθεί.

Σημείωση: Αυτό το στοιχείο περιλαμβάνει δύο μέρη, δηλαδή τον αριθμό των κύριων επαφών και τον αριθμό των βοηθητικών επαφών, οι οποίοι υποδεικνύονται με αριθμό αντίστοιχα, όπως φαίνεται στο παρακάτω διάγραμμα. (-□□-□□) υποδεικνύει: - αριθμό κανονικά ανοιχτών κύριων επαφών, αριθμό κανονικά κλειστών κύριων επαφών - αριθμό κανονικά ανοιχτών βοηθητικών επαφών, αριθμό κανονικά κλειστών βοηθητικών επαφών

Κανονικές συνθήκες εργασίας και συνθήκες εγκατάστασης

□Το υψόμετρο του χώρου εγκατάστασης δεν πρέπει να υπερβαίνει τα 2000 μέτρα.

□Η θερμοκρασία του αέρα περιβάλλοντος δεν πρέπει να είναι υψηλότερη από +40℃ και χαμηλότερη από -5℃.

□Όταν η υψηλότερη θερμοκρασία είναι +40℃, η σχετική υγρασία του αέρα στο σημείο εγκατάστασης δεν πρέπει να είναι υψηλότερη από 50%. Επιτρέπεται υψηλότερη σχετική υγρασία σε χαμηλότερη θερμοκρασία. Τον πιο υγρό μήνα, η μέση μηνιαία ελάχιστη θερμοκρασία δεν πρέπει να υπερβαίνει τους +20℃ και η μέση μέγιστη σχετική υγρασία δεν πρέπει να υπερβαίνει το 90%. Πρέπει να λαμβάνονται μέτρα για τη συμπύκνωση στο προϊόν λόγω αλλαγής θερμοκρασίας.

□Η κλίση μεταξύ της επιφάνειας εγκατάστασης και του κατακόρυφου επιπέδου δεν πρέπει να υπερβαίνει τις ±5°.

□Επίπεδο ρύπανσης: επίπεδο 3;

□Το προϊόν πρέπει να εγκατασταθεί σε σημείο χωρίς εμφανείς δονήσεις, χτυπήματα και κραδασμούς.

Δομικά χαρακτηριστικά του προϊόντος

Ο επαφέας AC CJ40-63~1000 υιοθετεί τη δομή τύπου φούρνου, κανονικής εγκατάστασης, άμεσης δράσης και διπλών σημείων διακοπής. Οι βοηθητικές επαφές εγκαθίστανται και στις δύο πλευρές της κύριας επαφής ως ανεξάρτητα εξαρτήματα, τα οποία είναι ηλεκτρικά διαχωρισμένα. Ο πυρήνας σιδήρου έχει σχήμα U με μόνιμο διάκενο αέρα. Η βάση είναι κατασκευασμένη από χυτό κράμα αλουμινίου (για CJ40-630A και άνω), το οποίο εγκαθίσταται με βίδες: Αλλά. Η βάση του CJ40-63~125 είναι κατασκευασμένη από ακόρεστο χυτό μείγμα ενισχυμένο με ίνες γυαλιού πολυεστέρα, το οποίο μπορεί να εγκατασταθεί με βίδες ή με οδηγό "TH75". Με τα πλεονεκτήματα της υψηλής ικανότητας διακοπής και της υψηλής αξιοπιστίας κ.λπ., ο θάλαμος πυρόσβεσης τόξου είναι κατασκευασμένος από ανθεκτικό πλαστικό και σιδερένιο πλέγμα.

Διαστάσεις περιγράμματος και εγκατάστασης

Διαστάσεις περιγράμματος και εγκατάστασης του ρελέ AC CJ40-63~1000

Τύπος προϊόντος	Οδιαστάσεις καμπύλης (Μέγιστες)			Εγκατάσταση διαστάσεις			Εγκατάσταση ράιμεγάλο	Περιοχή εγκατάστασης F min

	ΕΝΑ	σι	ντο	ένα	σι	φ		380V	660v
CJ40-63-125	116	143	154	100	90	5.8	Th75	20	40
CJ40-160-200	146	186	184	130	130	9	-	30	40
CJ40-250								40	60
CJ40-315-400	190	235	230	160	150	9		40	60
CJ40-500								50	70
CJ40-630-1250	245	345	288	210	180	11		0	0
CJ40-63/4~125/4	143	143	154	128	90	5.8	Th75	20	40
CJ40-63/4~200/4	187	186	184	170	130	9	-	30	40
CJ40-250-4								40	60
CJ40-315/4~400/4	236	235	230	216	150	9		40	60
CJ40-500/4								50	70

Κύριες παράμετροι και τεχνική απόδοση

Τύπος και προδιαγραφές	Κωδικός πλαισίου	σε ΕΝΑ		Ναί	leA υπό διαλείπουσα περιοδική εργασία			σύστημα ing AC-4	Για kW υπό AC-3	leA nuder διαφορετικά συστήματα διαλειμματικής εργασίας
					AC-1	AC-2	AC-3
Ε40-63	125	690	220	80	80	63	63	63	18,5	80
			380						30
CJ40-80			660
			220			80	80	80
			380
C140-100			660			63	63	63	55
			220	125	125	100	100	100	30	125
			380
CJ40-125			660			80	80	80
			220			125	125	125
			380					10
			660			80	80	80
CJ40-160	250	690	220	250	250	160	160	160	45	250
CJ40-200			380						75
			660			125	125	125	110
			220			200	200	200	55
C40-250			380						90
			660			125	125	125	110
			220			250	250	250	75
			380					225	132
			660			125	125	125	110
CJ40-315	500	690	220	500	500	315	315	315	90	500
CJ40-400			380					250	160
			660						300
CJ40-500			220			400	400	400	110
			380					315	220
			660			315	315		300
			220			500	500	500	150
			380					400	280
			660			315	315	315	300
CJ40-630	1000	690	220	800	630	630	630	630	200	630
CJ40-800			380					500	335
C140-1000			660			500	500	500	475
			220		800	800	800	800	250	800
			380					630	450
CJ40-1250	1250		660			500	500	500	475
			220	1000	1000	1000	1000	1000	360	1000
			380						550
			660			630	630	500	570
			220	1250	1250	1250	1250	1250	375	1250
			380						600
			660			800	800	600	630
C40-125/11	1250	1140	1140	125	125	40	40	40	55	125
C140-250/11	250		1140	250	250	80	80	80	110	250
C140-500/11	500		1140	500	500	160	160	160	220	500
CJ40-1000/11	1000		1140	1000	1000		400		600	1000
