Επαφέας AC CJ20
Πλεονέκτημα
Όλα τα προϊόντα της εταιρείας μπορούν να προσαρμοστούν για παραγωγή σύμφωνα με τα σενάρια χρήσης των χρηστών.
Τύπος και σημασία
Κανονικές συνθήκες εργασίας και συνθήκες εγκατάστασης
□Η θερμοκρασία περιβάλλοντος πρέπει να είναι -5℃ -+40℃, με μέση θερμοκρασία όχι υψηλότερη από +35℃ εντός 24 ωρών.
□Υψόμετρο: όχι μεγαλύτερο από 2000 μέτρα.
□Ατμοσφαιρικές συνθήκες: όταν η υψηλότερη θερμοκρασία είναι +40°C, η σχετική υγρασία του αέρα δεν πρέπει να είναι υψηλότερη από 50%. Επιτρέπεται υψηλότερη σχετική υγρασία σε χαμηλότερη θερμοκρασία, όπως 90% κάτω από 20°C. Πρέπει να λαμβάνονται ειδικά μέτρα για την περιστασιακή συμπύκνωση λόγω αλλαγής θερμοκρασίας.
□Επίπεδο ρύπανσης: επίπεδο 3;
□Κατηγορία εγκατάστασης: κατηγορία III；
□Συνθήκη εγκατάστασης: η κλίση μεταξύ της επιφάνειας εγκατάστασης και του κατακόρυφου επιπέδου δεν πρέπει να υπερβαίνει τις +5°.
□Κραδασμός από κρούση: το προϊόν πρέπει να εγκατασταθεί και να χρησιμοποιηθεί σε μέρος χωρίς εμφανείς κραδασμούς, κρούσεις και κραδασμούς.
Δομικά χαρακτηριστικά
Το σύστημα επαφών του επαφέα είναι άμεσης δράσης με διπλά σημεία διακοπής. Για CJ20-40A και άνω, οι βοηθητικές επαφές εγκαθίστανται και στις δύο πλευρές της κύριας επαφής ως ανεξάρτητα εξαρτήματα, τα οποία είναι ηλεκτρικά διαχωρισμένα.
Τα προϊόντα CJ20-10-25A μπορούν να εγκατασταθούν με βίδες ή με τυποποιημένη ράγα χαρτονιού 35 mm.
Τα προϊόντα CJ20-10-16A έχουν διπλά σημεία θραύσης για να σπάσουν απλά τον θάλαμο πυρόσβεσης με τόξο, ενώ τα υπόλοιπα υιοθετούν το πλαστικό πλέγμα για τον θάλαμο πυρόσβεσης, το οποίο έχει τα πλεονεκτήματα της υψηλής ικανότητας θραύσης και της υψηλής αξιοπιστίας.
Τα προϊόντα εξοικονόμησης ενέργειας C120-63~630 διαθέτουν τη γενική μονάδα εξοικονόμησης ενέργειας DC, η οποία όχι μόνο μπορεί να παράγει προϊόντα εξοικονόμησης ενέργειας με σιγή ή προϊόντα που λειτουργούν με DC, αλλά και δεν καταλαμβάνει βοηθητικές επαφές, βελτιώνοντας έτσι σημαντικά την αξιοπιστία και τη διάρκεια ζωής των προϊόντων.
Διαστάσεις σχήματος και εγκατάστασης (mm)
| Τύπος | ΕΝΑ | σι | ντο | ένα | σι | φ |
| φά μ ν | κιλά |
| CJ20-10 | 45 | 67,5 | 107 | 35±0,31 | 55±0,37 | 5±0,3 | 7,5±0,19 | 10 | 0,35 |
| CJ20-16 | 45 | 73 | 116,5 | 35±0,31 | 55±0,37 | 5±0,3 | 7,5±0,29 | 10 | 0,43 |
| CJ20-25 | 52,5 | 90,5 | 122 | 40±0,31 | 80±0,37 | 5±0,3 | 7,5±0,29 | 15 | 0,67 |
| CJ20-40 | 86,5 | 111,5 | 118 | 70±0,37 | 80±0,37 | 5±0,3 | 15±0,19 | 30 | 0,96 |

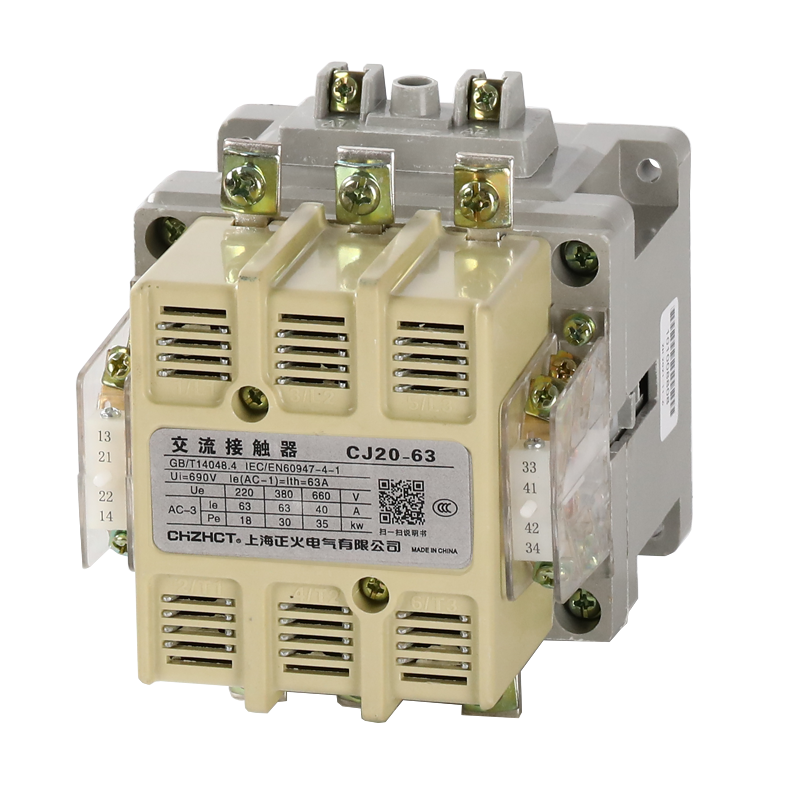

| CJ20-63 | 116 | 142 | 146 | 100±0,4 | 90±0,4 | 5,8±0,3 | 10±0,29 | 60 | 2.9 |

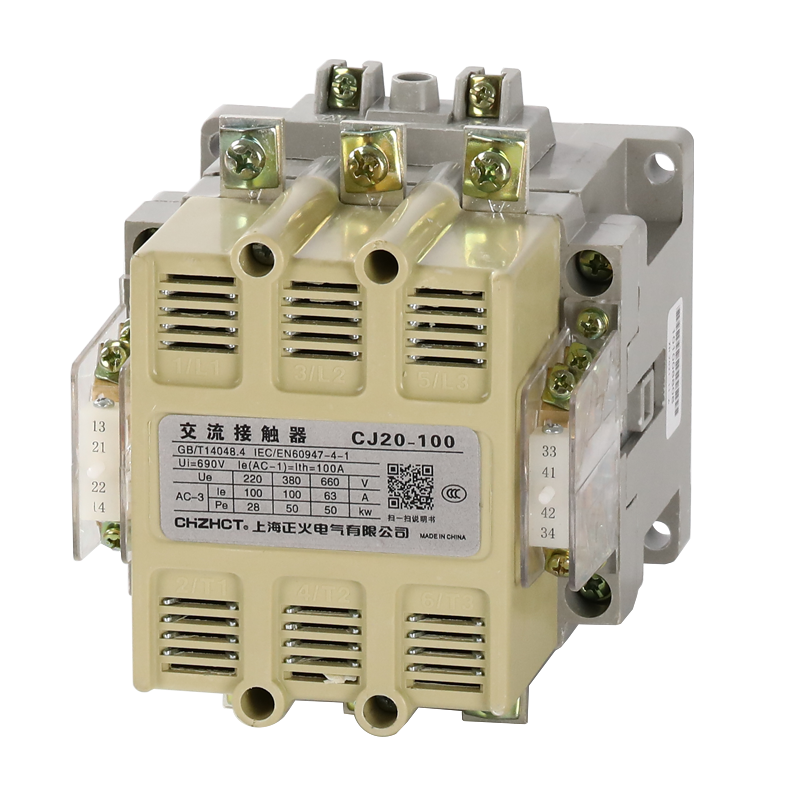

| CJ20-100 | 120±1,75 | 145±2 | 150±3,15 | 108±0,435 | 92±0,435 | 7±0,58 | 15±0,38 | 70 | 3 |

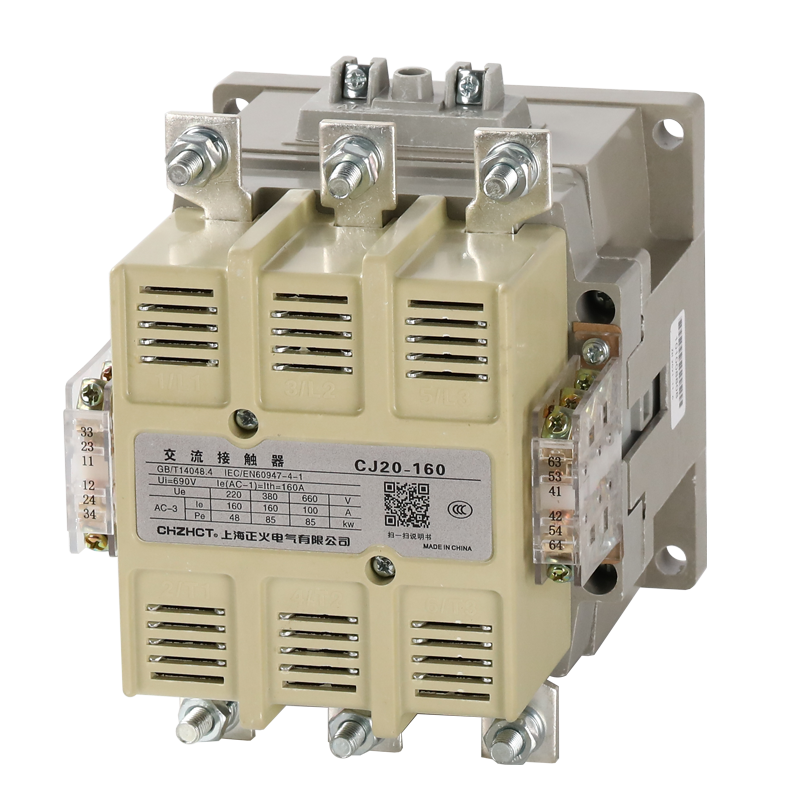

| CJ20-160 | 146 | 187 | 178 | 130±0,5 | 130±0,5 | 9±0,58 | 15,5±0,35 | 80 | 5.5 |

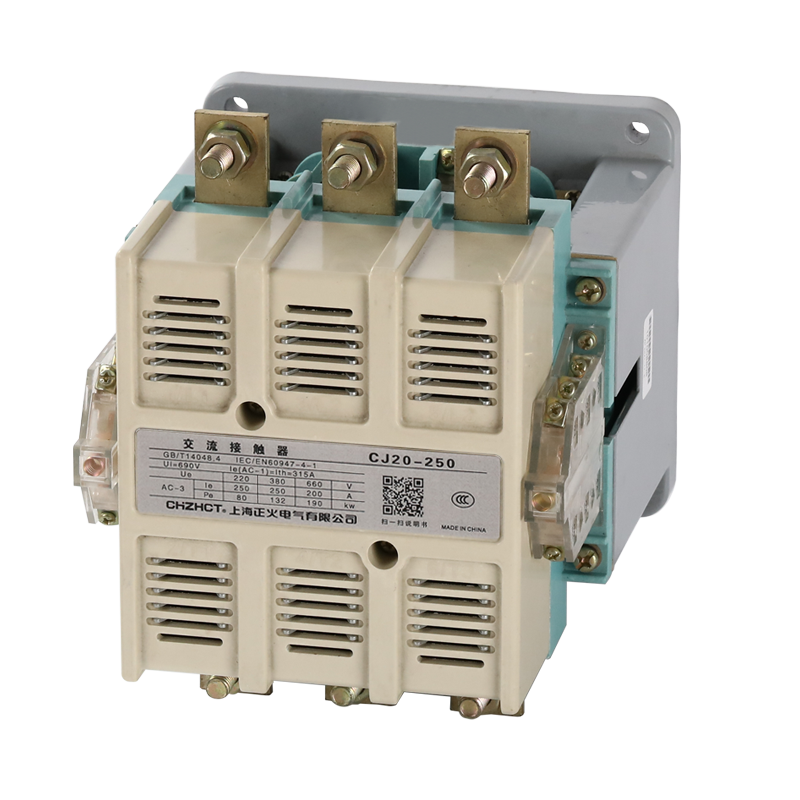

| CJ20-250 | 190 | 235 | 230 | 160±0,5 | 150±0,5 | 9±0,58 | 17±0,35 | 100 | 10.5 |
| CJ20-400 | 190 | 235 | 230 | 160±0,5 | 150±0,5 | 9±0,58 | 17±0,35 | 100 | 10 |

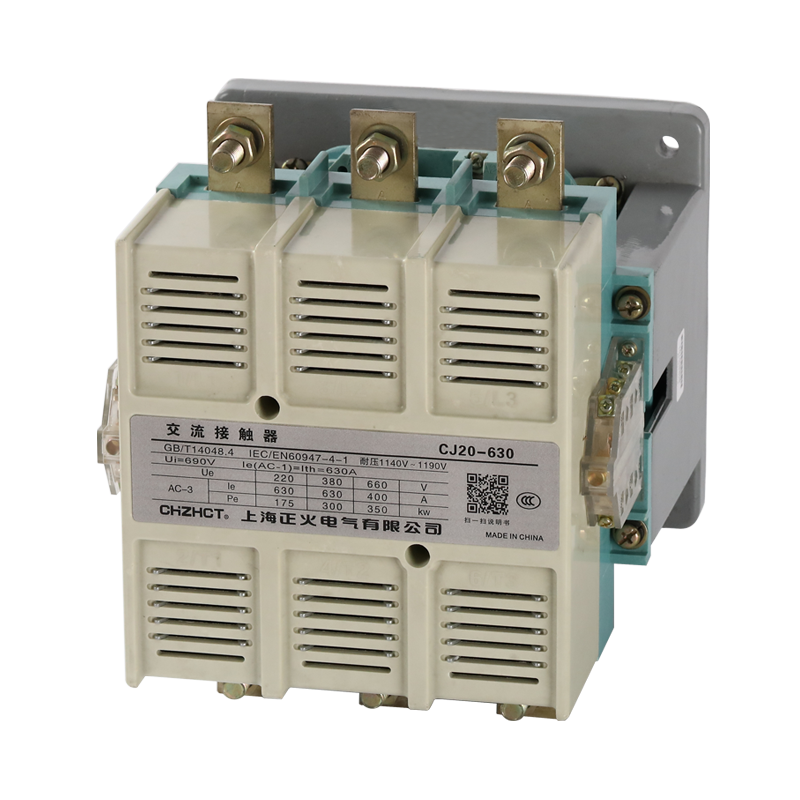

| CJ20-630 | 245 | 294 | 272 | 210±0,575 | 180±0,5 | 11±0,7 | 11±0,7 | 120 | 21,5 |
| CJ20-800-1000 | 245 | 294 | 287 | 210±0,575 | 180±0,5 | 11±0,7 | 11±0,7 | 120 | 21,5 |
